Chrome 学习：Ignition、Sparkplug 和 TurboFan JIT 编译

前言

这篇笔记主要整理自 Jack Halon 的文章 Chrome Browser Exploitation, Part 2: Introduction to Ignition, Sparkplug and JIT Compilation via TurboFan，并结合 Chromium/V8 官方文档做了补充。

如果还没看过上一篇 Chrome Browser Exploitation, Part 1: Introduction to V8 and JavaScript Internals，建议先看。因为这篇默认读者已经理解了对象布局、Map/Shape、指针标记、指针压缩、内联缓存（IC）这些基础概念。

版本说明

本文重点整理的是经典的 Ignition -> Sparkplug -> TurboFan 这条学习主线，它非常适合理解旧版 V8 的 JIT 行为，也很适合阅读浏览器利用相关文章。

但如果把它当成 2026 年 V8 的完整现状就不准确了。当前分层执行的主干通常可以概括为 Ignition -> Sparkplug -> Maglev -> TurboFan，但不保证每个函数都按顺序经过所有层；Turboshaft 则正被越来越多地用于优化编译器内部的 IR 和后端。V8 官方在 2023 年 12 月 5 日发布的 Maglev 文章里说明，Chrome M117 已经引入了 Maglev；又在 2025 年 3 月 25 日发布的 Land ahoy: leaving the Sea of Nodes 中说明，TurboFan 的 JavaScript 后端已经大量迁移到 Turboshaft。也就是说，本文更适合建立“漏洞分析语境下的经典 V8 心智模型”，而不是追求当前实现的逐行对应。

本文重点回答 4 个问题：

1. JavaScript 代码在 V8 里到底是怎么一步步执行起来的？
2. Ignition、Sparkplug 和 TurboFan 各自负责什么？
3. 反馈向量、类型守卫、反优化（deopt，deoptimization）这些概念为什么重要？
4. 这些优化为什么会演变成 JIT 漏洞？

先记住整条主线

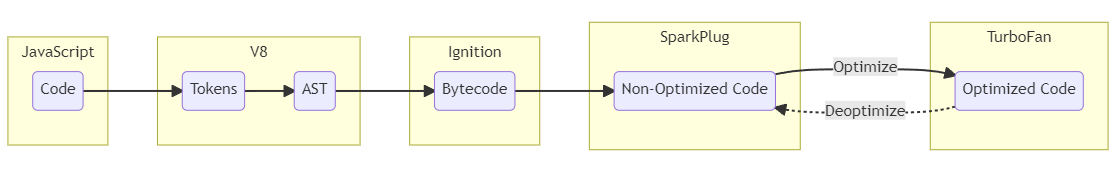

如果只想先抓住主干，可以先记住下面这条链路：

JavaScript 源码
  -> Parser
  -> AST
  -> BytecodeGenerator
  -> BytecodeArray
  -> Ignition 解释执行
  -> 执行期间更新 FeedbackVector；属性、调用等反馈由 IC 等机制管理
  -> Sparkplug 快速编译为基线机器码
  -> TurboFan 基于反馈做推测优化
  -> 类型守卫失败时 deopt（deoptimization，反优化）回到未优化代码

从漏洞分析角度看，最关键的不是“它会不会优化”，而是：

• 它根据什么信息做优化。
• 它做了哪些推测。
• 它如何验证这些推测。
• 推测失效时如何回退。

这几件事一旦有一处做错，就可能出现类型混淆、越界访问或者错误的机器码生成。

Chrome 安全模型

在看编译器之前，先把浏览器的大框架放在脑子里。V8 并不是孤立运行的，它是嵌在 Chrome/Blink 里的。而浏览器利用往往不是“拿下一个 JavaScript bug 就等于拿下整个系统”，原因就在于 Chrome 的进程模型和沙箱。

多进程 + 沙箱

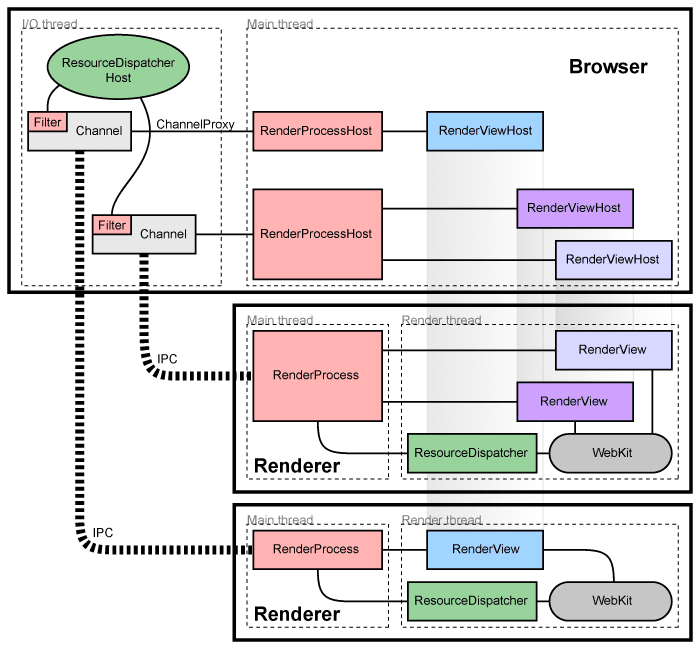

Chromium 采用多进程架构，把不同职责拆到不同进程里。最核心的两个角色是：

• browser process：主进程，负责 UI、资源协调、进程管理。
• renderer process：渲染进程，负责页面内容、Blink、V8 等。

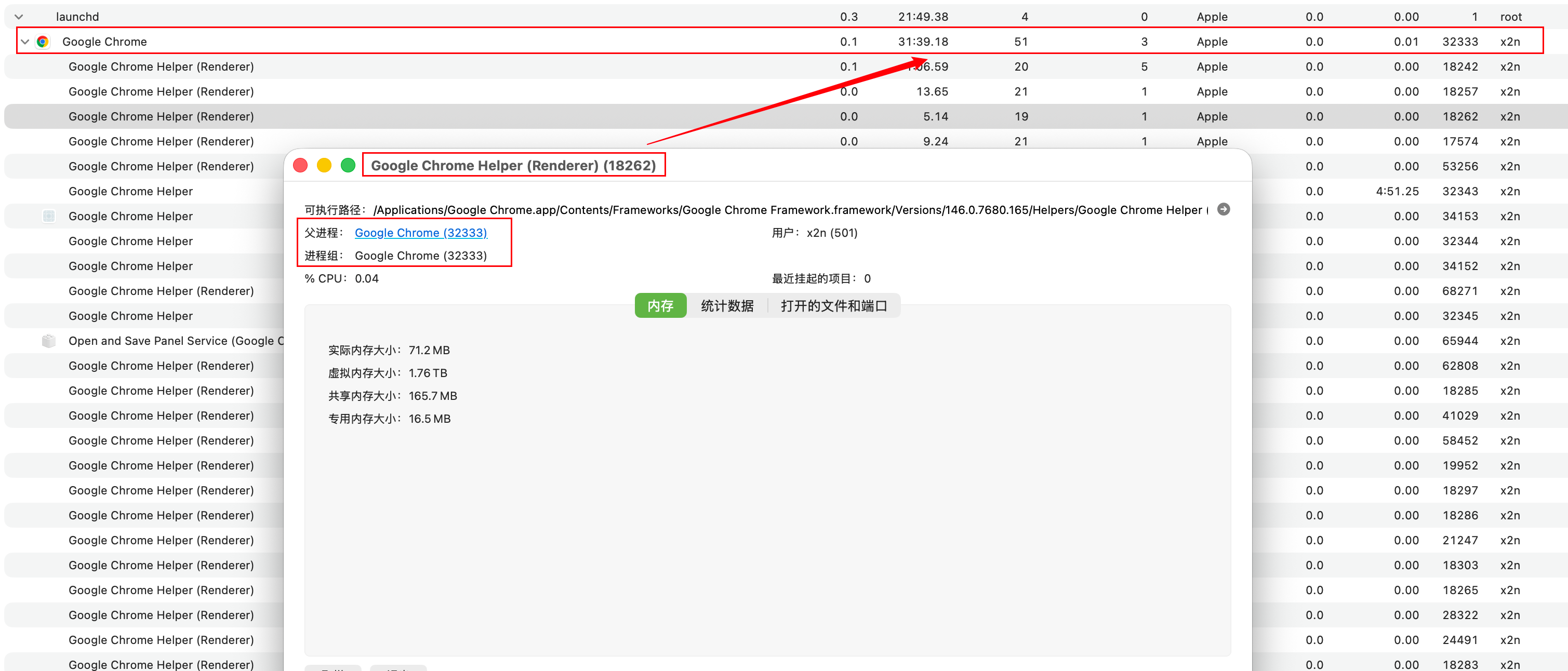

在实际运行中，你通常会看到一个主进程和多个子进程。具体是“一标签一进程”还是“多个标签共享进程”，还会受到站点隔离、进程复用等策略影响，但对于理解漏洞利用来说，抓住“渲染器和浏览器主进程是隔离的”这一点就够了。

Chrome 还会进一步把渲染进程放进沙箱里，限制它对文件系统、网络、Cookie、显示输出和用户输入的直接访问。于是一个典型结论就出来了：

拿到 renderer 内的代码执行权限，并不等于拿到整个系统权限。

这也是为什么浏览器利用里经常会区分：

• renderer RCE
• sandbox escape
• full chain exploitation

还要区分两层名字相似、目标不同的沙箱：Chrome 的 renderer sandbox 是操作系统进程级边界；V8 Sandbox 则是渲染进程内部的堆隔离边界，用来限制 V8 堆损坏后对沙箱外内存的影响。后者的威胁模型甚至会假设攻击者已经能在 V8 sandbox 内任意读写，因此“拿到 V8 堆内读写原语”也不能直接等同于进程级任意读写或 RCE。

V8 的 Isolate 和 Context

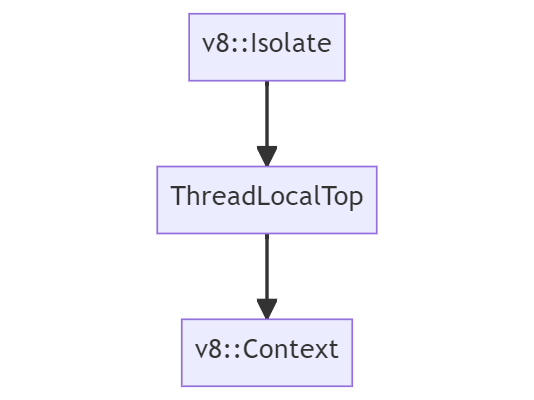

在 Blink 中，V8 不是“全浏览器只有一个实例”。更准确地说，V8 通过 Isolate 和 Context 来做执行环境隔离。

• Isolate 可以理解为一个独立的 V8 虚拟机实例，拥有自己的堆、GC、运行时状态。
• Context 可以理解为某个全局对象对应的执行上下文，比如一个 window/iframe 所在的 JavaScript 世界。

在 Blink 的常见部署方式里，可以先把关系近似理解为：

• 一个主线程或 worker 线程通常使用一个 Isolate，但这不是 V8 API 强制的一一对应关系
• 一个 Isolate 里可以有多个 Context

Context 主要隔离全局对象、内建对象和全局词法环境，但它本身不是一个“对象绝对不能跨越”的安全边界：同一 Isolate 中的值可以在宿主明确暴露时跨 Context 使用，V8 还提供 security token 和 access check；Blink 侧则叠加 wrapper、world、同源策略和 Site Isolation。进入错误的 Context、world 或 wrapper 域会先造成语义和对象归属错误，在访问检查或封装逻辑也出错时才可能进一步成为安全问题。

想继续深挖的话，可以看：

• Chromium Multi-process Architecture
• Chromium Sandbox Design
• Design of V8 Bindings
• Getting Started with Embedding V8

Ignition：V8 的字节码解释器

现在回到 V8 本身。

在经典流水线里，JavaScript 源码先被解析成 AST，然后由 BytecodeGenerator 生成字节码，再交给 Ignition 执行。

为什么 Ignition 很重要

从高层心智模型看，可以把字节码生成、解释器栈帧和运行时反馈都归入 Ignition 这条执行链；但按源码职责应当再分清：

1. BytecodeGenerator 把 AST 生成 BytecodeArray。
2. InterpreterEntryTrampoline 等入口代码建立并初始化解释器栈帧。
3. Ignition 的字节码 handler 执行字节码，并在运行过程中通过相应的反馈/IC 机制更新 FeedbackVector。

所以从 JIT 漏洞视角看，Ignition 是整个优化链条的起点。

寄存器机器，其实是“栈上的虚拟寄存器”

Ignition 是一个基于寄存器的解释器，并带有一个累加器（accumulator）。

这里的“寄存器”并不是 CPU 的物理寄存器，而是函数栈帧里的一组槽位，也就是所谓的虚拟寄存器。每条字节码会把输入和输出写到这些槽位上，而不是直接操作真实硬件寄存器。

这也是为什么理解 Ignition 时，栈帧布局特别重要。

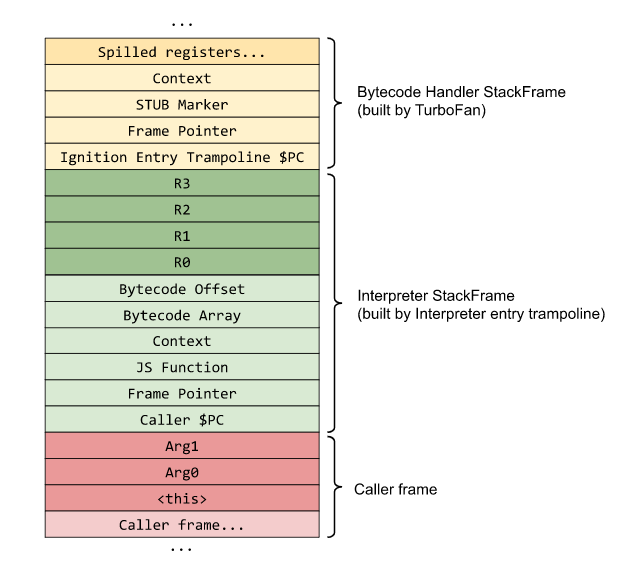

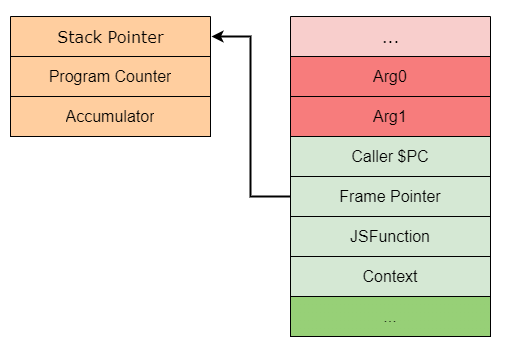

上图里可以把内容分成几块来看：

• 红色部分：函数参数。
• 绿色部分：局部变量和表达式求值需要的临时值。
• 浅绿色部分：当前 Context、调用信息、JSFunction 指针等。

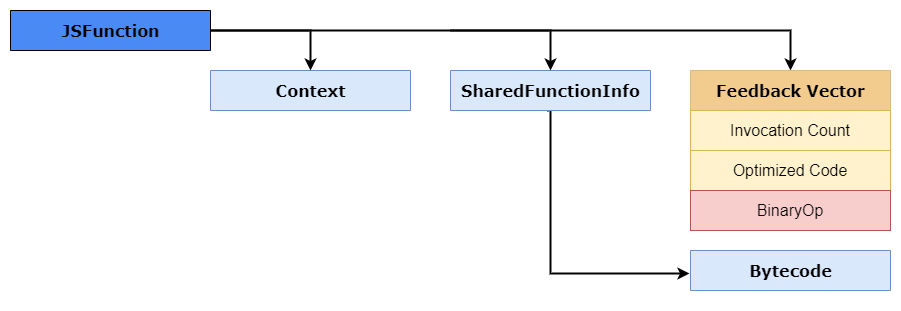

这里的 JSFunction 指针通常也可以理解成 closure，它会把你带到很多关键对象上，比如：

• SharedFunctionInfo
• Context
• FeedbackVector

另一个容易混淆的点是：为什么图里看不到 accumulator？

因为 accumulator 不是解释器帧里的一个普通槽位。它更像解释器执行状态的一部分，由解释器配合机器寄存器和帧信息来维护。

谁来创建解释器栈帧

当 JavaScript 函数第一次以解释模式执行时，入口通常会走到 InterpreterEntryTrampoline。

它负责做几件关键的事：

• 为函数建立解释器栈帧。
• 为寄存器文件分配空间。
• 把这些寄存器槽先初始化成 undefined。

最后一点很关键。因为GC（Garbage Collection，垃圾回收）会扫描栈帧，如果里面留下了未初始化垃圾值，GC 可能把它误当成有效引用。

字节码到底长什么样

V8 的字节码定义在 v8/src/interpreter/bytecodes.h。

很多名字都很有规律：

• Lda*：把值加载到 accumulator。
• Sta*：把 accumulator 里的值存出去。
• Star*：把 accumulator 存入某个寄存器。

例如：

V(LdaSmi, ImplicitRegisterUse::kWriteAccumulator, OperandType::kImm)

这表示 LdaSmi 会把一个立即数形式的小整数（SMI）加载到 accumulator。

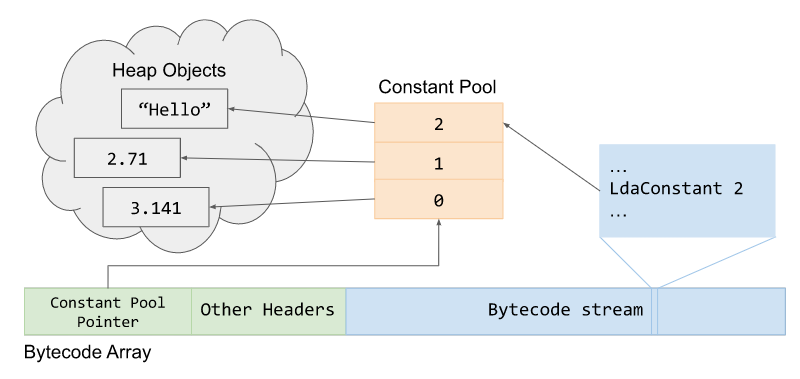

除了字节码本身，函数还会关联一个 BytecodeArray。可以把它理解成“这个函数的字节码序列对象”。它不仅保存字节码流，还保存：

• frame size
• register count
• constant pool
• handler table 等辅助信息

其中 constant pool 也很重要。像字符串属性名、常量引用这些堆对象，不会直接硬编码在字节码指令里，而是通过 constant pool 间接引用。

用一个例子看懂字节码

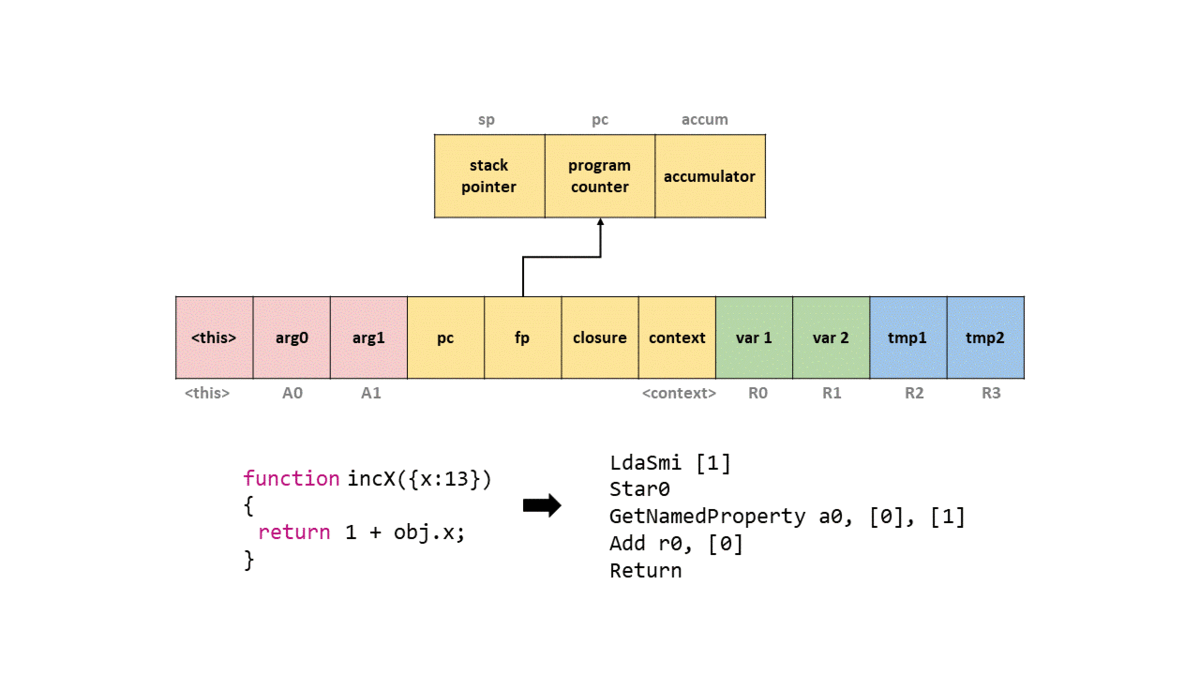

考虑这个函数：

function incX(obj) {
  return 1 + obj.x;
}

在 d8 --print-bytecode 下，可以看到类似下面的输出：

Bytecode length: 11
Parameter count 2
Register count 1
Frame size 8
         0 : 0d 01             LdaSmi [1]
         2 : c3                Star0
         3 : 2d 03 00 01       LdaNamedProperty a0, [0], [1]
         7 : 38 fa 00          Add r0, [0]
        10 : a8                Return
Constant pool (size = 1)
         0: <String #x>

可以按顺序理解：

1. LdaSmi [1]
   把整数 1 放进 accumulator。

2. Star0
   把 accumulator 里的 1 存进寄存器 r0。

3. LdaNamedProperty a0, [0], [1]
   从第一个参数寄存器 a0 里取出 obj，再根据 constant pool 中索引 0 对应的属性名 x，把 obj.x 加载到 accumulator。后面的反馈槽索引用于属性访问反馈收集。

4. Add r0, [0]
   把 r0 里的 1 和 accumulator 中的 obj.x 做加法。

5. Return
   返回 accumulator 里的结果。

这就是为什么我觉得字节码虽然一开始看着很“汇编”，但一旦摸清命名规律，理解难度其实不高。

Ignition 对漏洞分析意味着什么

如果站在利用角度看，Ignition 本身给你的最重要信息不是“它慢”，而是：

• 栈帧是怎么布的。
• 寄存器操作数怎么映射到槽位。
• FeedbackVector 是从哪里开始被填充的。
• SharedFunctionInfo 和 BytecodeArray 如何成为后续编译阶段的输入。

后面 Sparkplug 和 TurboFan 的很多问题，本质上都是在消费这些信息时出了错。

Sparkplug：极快的基线编译器

在 Ignition 和 TurboFan 之间，V8 又插入了一层 Sparkplug。

官方在 2021 年 5 月 27 日发布的文章 Sparkplug — a non-optimizing JavaScript compiler 中，把它定义为一个极快的、非优化的 JavaScript 编译器。

Sparkplug 为什么快

核心原因就两个字：省事。

它快，不是因为它更聪明，而是因为它少做事：

1. 它不再从 JavaScript 源码出发，而是直接从 Ignition 已经生成好的字节码出发。
2. 它不做 TurboFan 那种重量级 IR 构建和复杂优化。
3. 它尽可能复用解释器已经做好的工作，比如变量解析、控制流结构、函数帧布局。

可以把 Sparkplug 理解成：

不是“深入优化代码”，而是“尽快把字节码变成能直接跑的机器码”。

官方实现里，它基本上是对字节码做非常线性的遍历，并为每条字节码生成对应的机器码序列。它的优化机会非常有限，主要是局部的、便宜的改进，而不是全局重写程序。

它和 Ignition 的关系比想象中更近

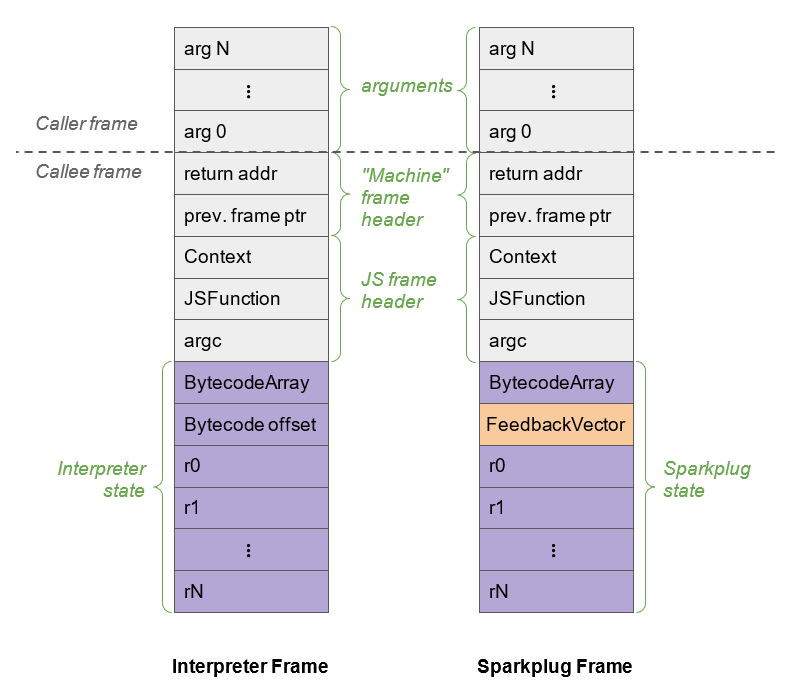

Sparkplug 最巧妙的一点，不在于它能生成机器码，而在于它尽量保持“解释器兼容”的栈帧。

官方文档的说法是：Sparkplug 维护 interpreter-compatible stack frames。这意味着：

• 调试器、异常处理、栈回溯、性能分析器不需要为它单独重写一整套逻辑。
• Ignition 与 Sparkplug 之间可以复用更多栈帧约定和运行时基础设施；普通 tier-up 通常会在后续函数入口切换代码版本，并不等同于 OSR。
• 从解释器或 Sparkplug 的活动栈帧 OSR 到更高优化 tier 会更容易。

这也是为什么很多资料都会强调 Sparkplug 的栈帧与 Ignition 兼容。这里的兼容是设计约束，不应理解成所有版本、架构下的每个字节都永久保持 1:1 相同。

对学习来说，抓住这句话就够了：

Sparkplug 的核心价值不是“优化得多猛”，而是“几乎不增加额外复杂度，却能显著降低解释器的调度开销”。

Sparkplug 带来了什么收益

解释器运行字节码时，每一步都要反复做这些事：

• 读当前字节码
• 解码操作码
• 根据当前字节码，在分发表里查出对应的处理例程入口
• 跳转到那段负责执行这条字节码的解释器代码

这些步骤本身就有开销。Sparkplug 通过把这条“解释流程”固化成机器码，避免了重复的解码和分发开销，所以能明显提高执行速度。

OSR：为什么相似栈帧很重要

OSR（on-stack replacement）可以粗暴理解成：

程序执行到一半，把“当前正在跑的版本”切换成另一个版本。

在 V8 里，热点函数可能先由 Ignition 跑，之后在后续调用中换成 Sparkplug，再进一步进入更重的优化 tier（执行层级）；循环执行中也可能通过 OSR 直接切入优化代码。栈帧约定越兼容，运行时恢复状态和执行 OSR 就越容易做，也越不容易出错。

从利用视角看 Sparkplug

Sparkplug 自身不是最常见的 JIT bug 温床，因为它做的优化不多。但它仍然很重要，原因是：

• 它要正确理解解释器帧布局。
• 它要正确处理 tier-up 和 OSR。
• 它要正确维护栈状态和元数据。

所以一旦 frame layout、寄存器计数、OSR 元数据出了问题，仍然可能变成可利用漏洞。历史上就出现过这类问题，比如 Issue 1179595。

TurboFan：真正做“推测优化”的地方

前面的 Ignition 和 Sparkplug，更多是在解决“如何先把代码跑起来、再尽快跑得更快”。

TurboFan 解决的是另一个问题：

当某段代码已经足够热，能不能根据运行时反馈，做更激进的推测和优化，换来更高的峰值性能？

在经典 V8 模型里，这就是 TurboFan 的职责。

热点代码如何进入 TurboFan

我们看一个简单例子：

function hot_function(obj) {
  return obj.x;
}

for (let i = 0; i < 1000000; i++) {
  hot_function({ x: i });
}

第一次看这段代码时，V8 并不会立刻为它生成 TurboFan 优化后的机器码，而是先让它跑起来，并观察哪些路径真的变“热”了。

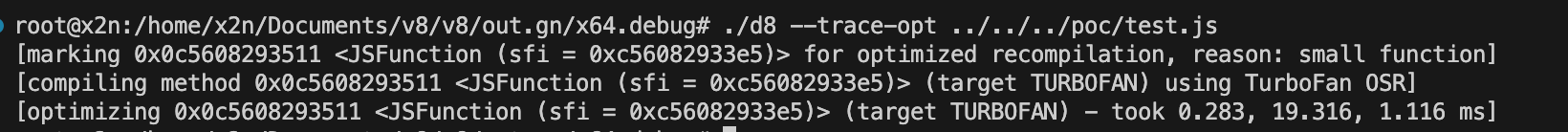

在旧版 V8（例如 9.7.0）的 ./d8 --trace-opt /path/to/test.js 里，经常能看到类似输出：

[marking 0x0c5608293511 <JSFunction (sfi = 0xc56082933e5)> for optimized recompilation, reason: small function]
[compiling method 0x0c5608293511 <JSFunction (sfi = 0xc56082933e5)> (target TURBOFAN) using TurboFan OSR]
[optimizing 0x0c5608293511 <JSFunction (sfi = 0xc56082933e5)> (target TURBOFAN) - took 0.283, 19.316, 1.116 ms]

这里有两个细节要看清：

• 日志里显示的是匿名的 <JSFunction (sfi = ...)>，而不是 <JSFunction hot_function ...>。
• 同时它带有 using TurboFan OSR，说明这里触发的是 OSR（On-Stack Replacement，栈上替换）。

这意味着：被优化的更像是“当前正在执行、并且已经跑热了的外层脚本/循环路径”，而不一定是 hot_function 这个命名函数本身单独生成了优化代码。

所以更严谨的说法是：当循环足够热时，V8 可能会把当前执行中的热点路径通过 OSR 送入 TurboFan，而不是在第一次调用 hot_function 时就立刻为它生成优化后的机器码。

如果日志里明确出现 <JSFunction hot_function ...>，那才能更直接地说明 hot_function 本身被单独送去做了优化编译。

第一次看 --trace-opt 日志时，下面几个英文也很容易卡住：

• optimized recompilation：不是“重新解析一遍 JavaScript”，而是把已经在跑的函数提升到更高 tier 再编译一次。
• OSR：On-Stack Replacement，不是重新调用函数，而是“函数跑到一半，直接把当前执行位置切进优化后的代码继续跑”。
• sfi：SharedFunctionInfo，可以理解成函数共享元数据。日志里经常用它来区分不同函数。
• small function：旧版 V8 常见的优化原因之一，强调“函数足够小，值得优化”；新版日志里也常见 hot and stable 这种更强调“足够热、反馈也足够稳定”的说法。

为什么 TurboFan 必须“猜”

TurboFan 的难点在于：JavaScript 是动态语言，很多类型信息只有到运行时才知道。

例如：

function add(i) {
  return 1 + i;
}

这里的 i 到底是什么？

• number
• string
• object
• 可以先经过 ToPrimitive 转成原始值的对象

这里的 ToPrimitive 是 ECMAScript 规范里的一个转换步骤。可以把它粗暴理解成：

如果一个值本身不是 number、string 这类原始值，而是一个对象，那么 JavaScript 在某些运算里会先尝试把它“变成一个原始值”，再继续往下算。

例如，一个对象如果定义了 valueOf()，那 1 + obj 可能会先把对象转成数字再做加法；如果它更适合转成字符串，那同一个 + 也可能退化成字符串拼接。

从 ECMAScript 语义上看，+ 不是单纯的整数加法。规范会先对两侧执行 ToPrimitive；如果任一结果是字符串，就把两侧转成字符串后拼接，否则对两侧执行 ToNumeric 再做数值加法。这里还有几个不能忽略的边角：

• ToPrimitive 可能调用用户定义的 Symbol.toPrimitive、valueOf 或 toString，因此可能产生副作用或抛异常。
• Number 与 BigInt 不能混合相加，否则会抛出 TypeError。
• Symbol 参与字符串或数值转换时也可能抛出 TypeError。

如果编译器完全不做假设，那就只能保守地生成一大堆检查和慢路径代码，速度不会好。

所以 TurboFan 必须“猜”，也就是做 speculative optimization。

它靠什么来猜：FeedbackVector 与 IC 的关系

这些猜测不是拍脑袋，但 FeedbackVector 和 IC 也不是两份平行、互不相干的数据源。FeedbackVector 是函数级的反馈槽容器；对属性访问、调用等操作，IC 负责观察运行时行为并配置或更新相应槽位，优化编译器再读取这些反馈的快照。不同种类的字节码会使用不同槽位和更新机制，不能把所有反馈都笼统叫成“IC 反馈”。

例如对 add(i) 这种二元操作，反馈向量里通常会有一个 BinaryOp 槽位，记录历史上看到的输入类型。

如果运行了一段时间后，它观察到 i 一直是小整数，那么对 TurboFan 来说，一个非常自然的推断就是：

这段代码大概率可以按“整数加法”来优化。

推测优化长什么样

继续以上面的 add(i) 为例。

如果历史反馈告诉 TurboFan：i 一直是 number，那么它可以走一条非常快的路径：

• 不再按完整 ECMAScript 语义处理所有可能类型。
• 直接把 1 + i 当成数值加法处理。
• 生成更少、更直接的机器指令。

但这会立刻引出一个安全问题：

如果后面突然有人传进来的是字符串怎么办？

这时候就需要 类型守卫（type guard）。

类型守卫和 deopt

TurboFan 的优化代码不是盲信历史反馈，而是会在关键位置插入守卫。只有守卫通过，才能继续跑优化后的机器码。

例如，你可能会在优化后的汇编里看到类似逻辑：

movq rcx,[rbp-0x38]
testb rcx,0x1
jnz bailout

它表达的意思非常直接：

• 先把值取出来
• 检查它是不是符合预期表示
• 不符合就跳走

跳走之后去哪？去未优化代码，也就是回到解释器/较低 tier（执行层级）的执行路径，这个过程就叫 deoptimization（反优化），简称 deopt。

这一点非常关键：

TurboFan 的“快”，不是无条件的快，而是“在假设成立时走快路径；假设失效时立刻回退”。

一个典型 deopt 场景

还是用 add(i) 举例：

function add(i) {
  return 1 + i;
}

for (let i = 0; i < 10000; i++) {
  if (i < 7000) {
    add(i);
  } else {
    add("string");
  }
}

前 7000 次，add(i) 基本只看到了 number，于是 TurboFan 很可能先按 number-only 路径优化。

后面突然出现 "string"，守卫不成立，于是发生 deopt，回到较低 tier 继续执行。

更有意思的是：如果这段函数仍然足够热，TurboFan 还可能再次编译它，只不过这一次的反馈更宽了，优化后的代码会兼容更多类型。

这也解释了为什么：

• 同一个函数会被优化
• 又被 deopt
• 之后再被重新优化

Feedback 的“变宽”与 IC 状态不要混为一谈

对 BinaryOp 这类槽位，可以用“观察到的类型逐渐变宽”建立简化心智模型：

一个简化的心智模型如下：

None
  -> SignedSmall / Number / String / ...
  -> 更宽的组合类型
  -> Any

在一次正常运行且槽位未被重置时，这类反馈通常会从具体类别向更宽类别泛化；但这不是所有反馈槽都严格遵守、永不回退的全局定律。反馈向量可能因代码失效、清理或重新配置而被清空或重建。

monomorphic、polymorphic、megamorphic 则主要是属性访问、调用等 IC 的状态描述：单态表示命中一种接收者形状，多态表示命中有限多种形状，超多态表示不再适合逐个记录。二元运算槽位变成 Any 与属性 IC 进入 megamorphic 不是同一件事，不应混用。

共同的直觉仍然成立：反馈越稳定，优化器越容易生成专门化代码；反馈越复杂，通常越需要保守路径和更多检查。

Sea of Nodes、SSA 和中间表示

当 TurboFan 决定优化一个函数后，它不会直接从字节码“硬翻”到最终机器码。中间还会先构建 IR（中间表示）。

经典 TurboFan 最有名的点，就是它使用了 Sea of Nodes 风格的 IR（Intermediate Representation，中间表示），并以 SSA（Static Single Assignment） 作为基础。

先看一个很小的 SSA 例子：

// function add(i) { return 1 + i; }
i1 = argument
r1 = 1 + i1
return r1

SSA 的核心思想是：每个值只赋值一次。这样编译器更容易追踪依赖关系，也更容易做优化。

在 Sea of Nodes 里，程序会被表示成“节点 + 边”的图：

• 节点：操作、常量、加载、存储、调用、检查等
• Value 边：谁依赖谁的值
• Control 边：控制流顺序
• Effect 边：有副作用操作的顺序约束

这套表示法对编译器很强大，但人类看起来并不直观。这也是为什么官方后来在 2025 年明确写过，TurboFan 的 JavaScript 后端已经大量从 Sea of Nodes 转向了更传统的 CFG 风格 IR（Turboshaft）。

不过对于读旧版 JIT 漏洞文章来说，Sea of Nodes 这套语言你还是得会。

Turbolizer：看 TurboFan 图最方便的工具

如果想真正看图，可以用：

./d8 \
  --allow-natives-syntax \
  --trace-opt \
  --trace-turbo \
  --trace-turbo-filter=hot_function \
  --trace-turbo-path=/tmp/turbo \
  ./turbo_demo.js

然后把生成的 turbo-*.json 扔到 Turbolizer

它能帮你看到：

• 原始 bytecode graph
• 各个优化阶段后的 graph
• 最终机器码

这一点对理解具体优化非常有帮助，因为很多所谓的“JIT bug”，本质就是：

某个节点本来应该存在，但在某个 pass 之后被错误替换、错误合并，或者错误消除了。

以一个turbo_demo.js脚本测试，如下：

function hot_function(obj) {
    return obj.x + 1;
  }

  %PrepareFunctionForOptimization(hot_function);
  hot_function({ x: 1 });
  hot_function({ x: 2 });

  %OptimizeFunctionOnNextCall(hot_function);
  hot_function({ x: 3 });

然后执行：

mkdir -p /tmp/turbo

./d8 \
  --allow-natives-syntax \
  --trace-opt \
  --trace-turbo \
  --trace-turbo-filter=hot_function \
  --trace-turbo-path=/tmp/turbo \
  /home/x2n/Documents/v8/poc/turbo_demo.js

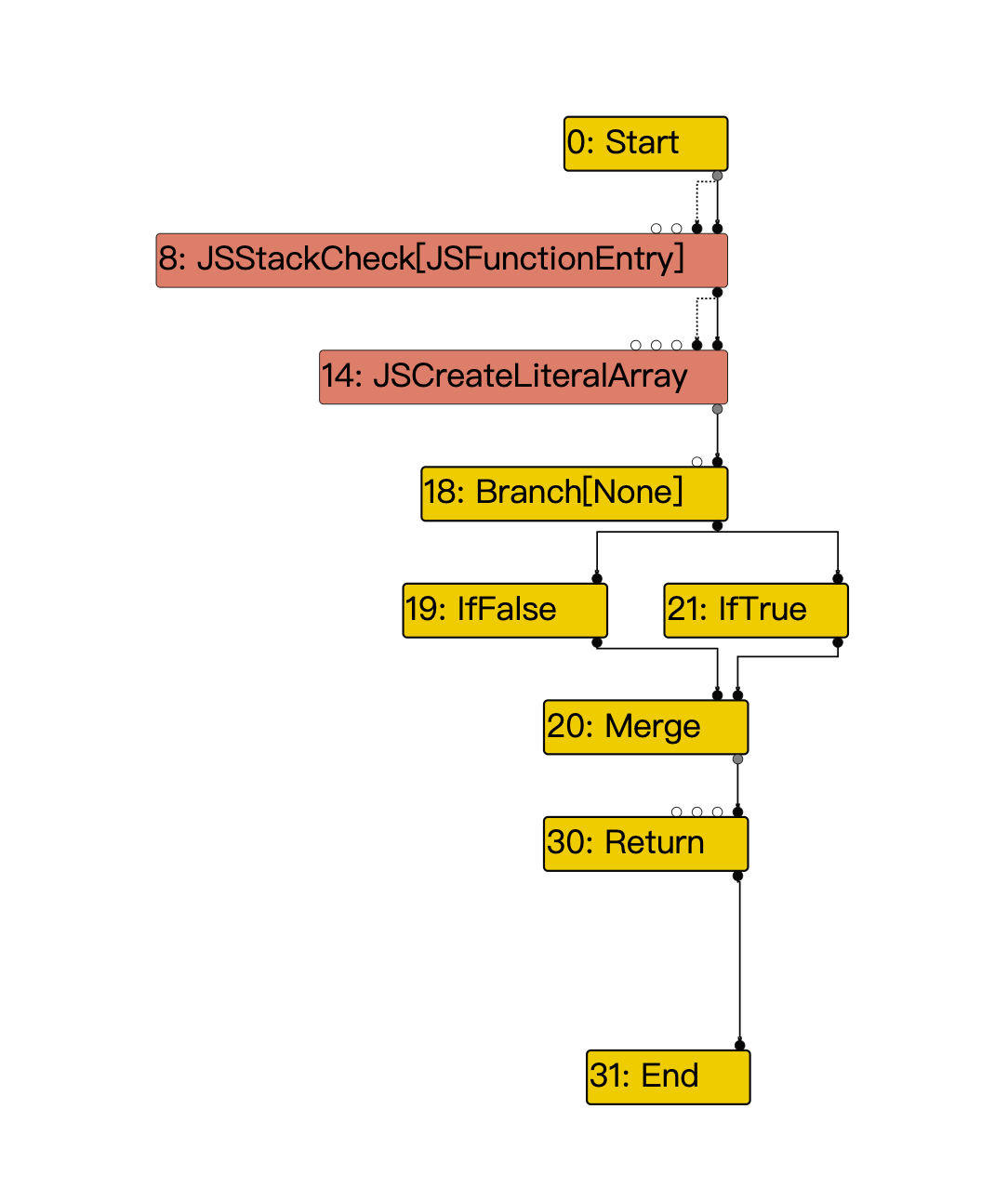

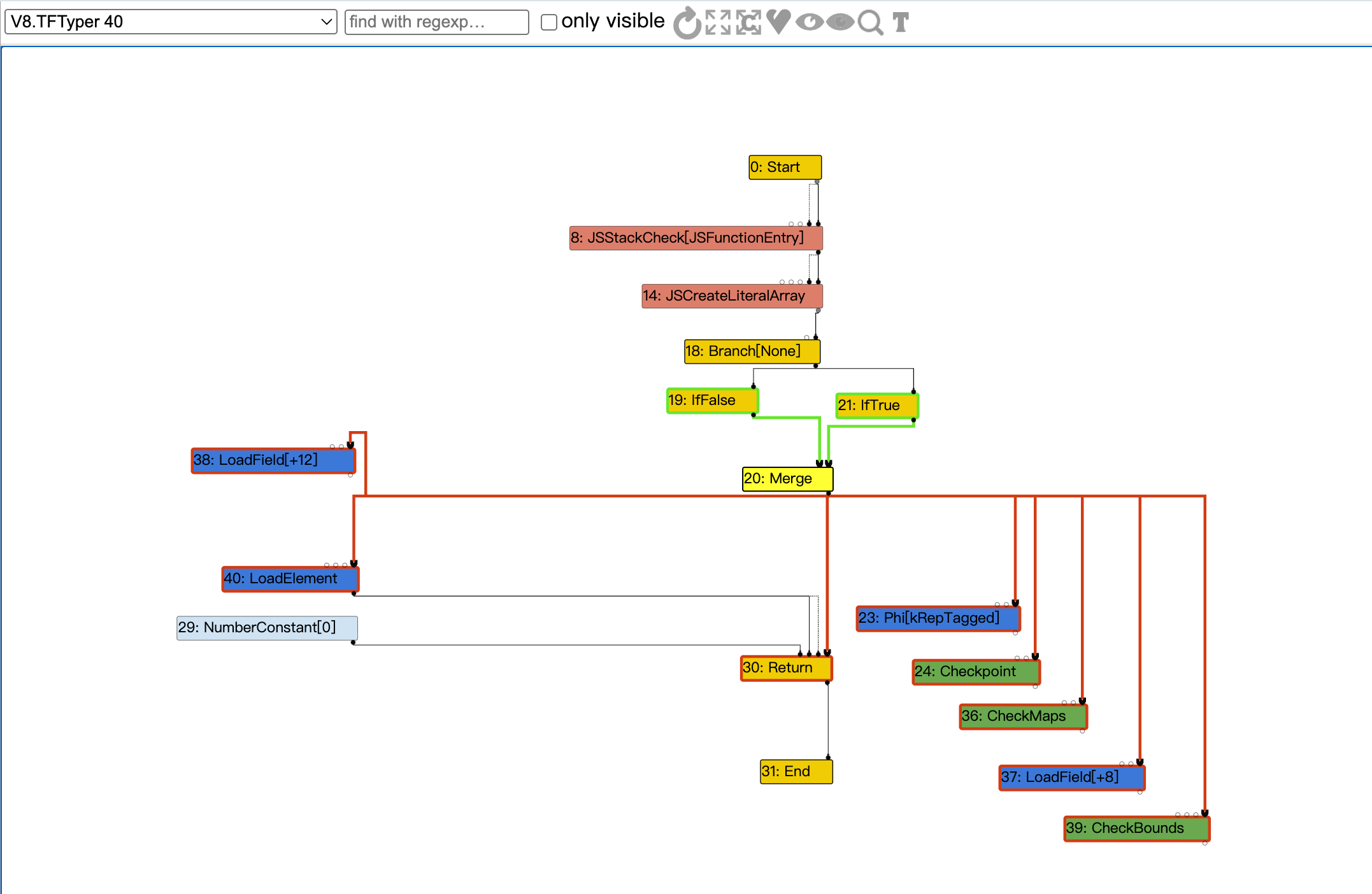

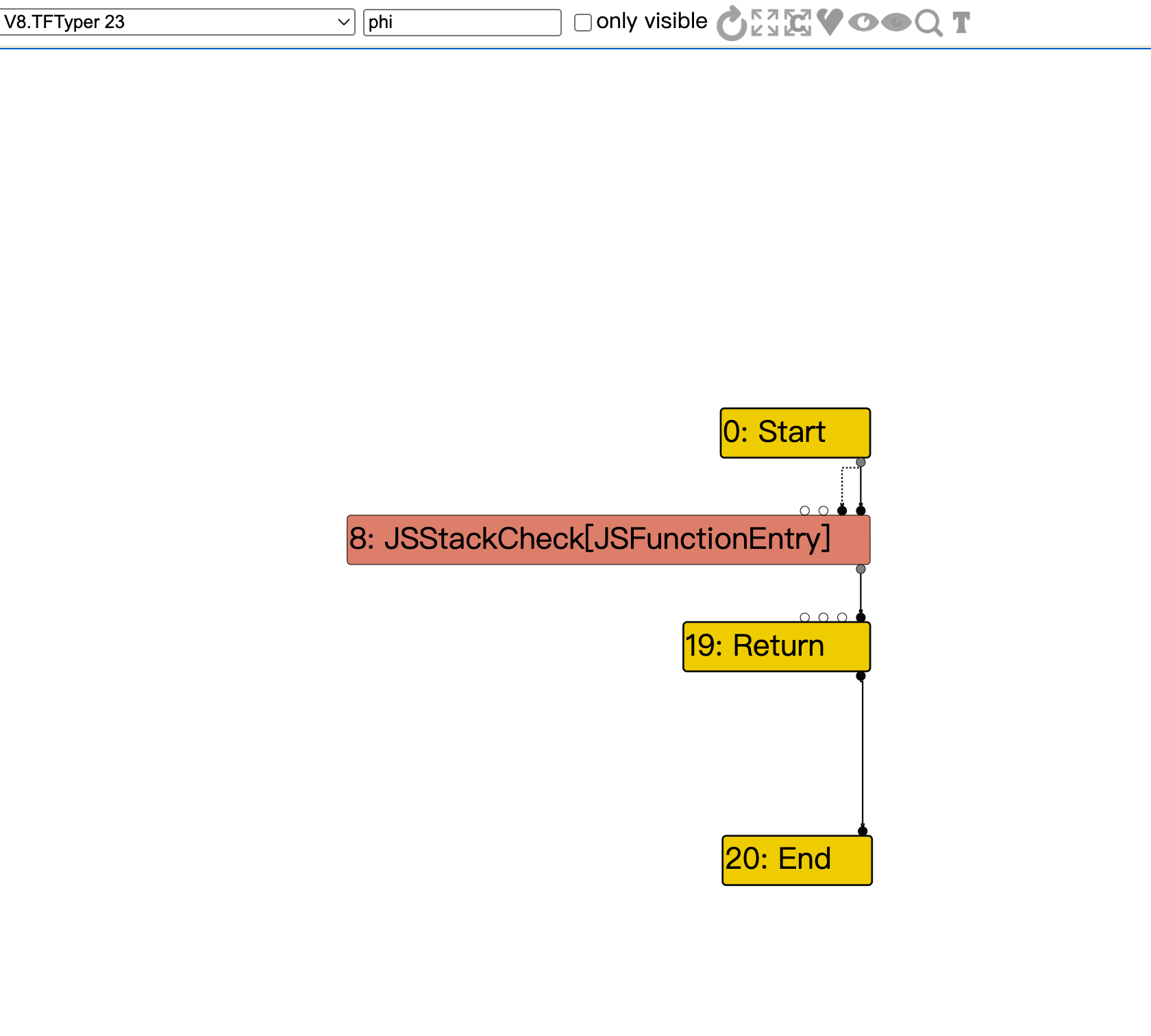

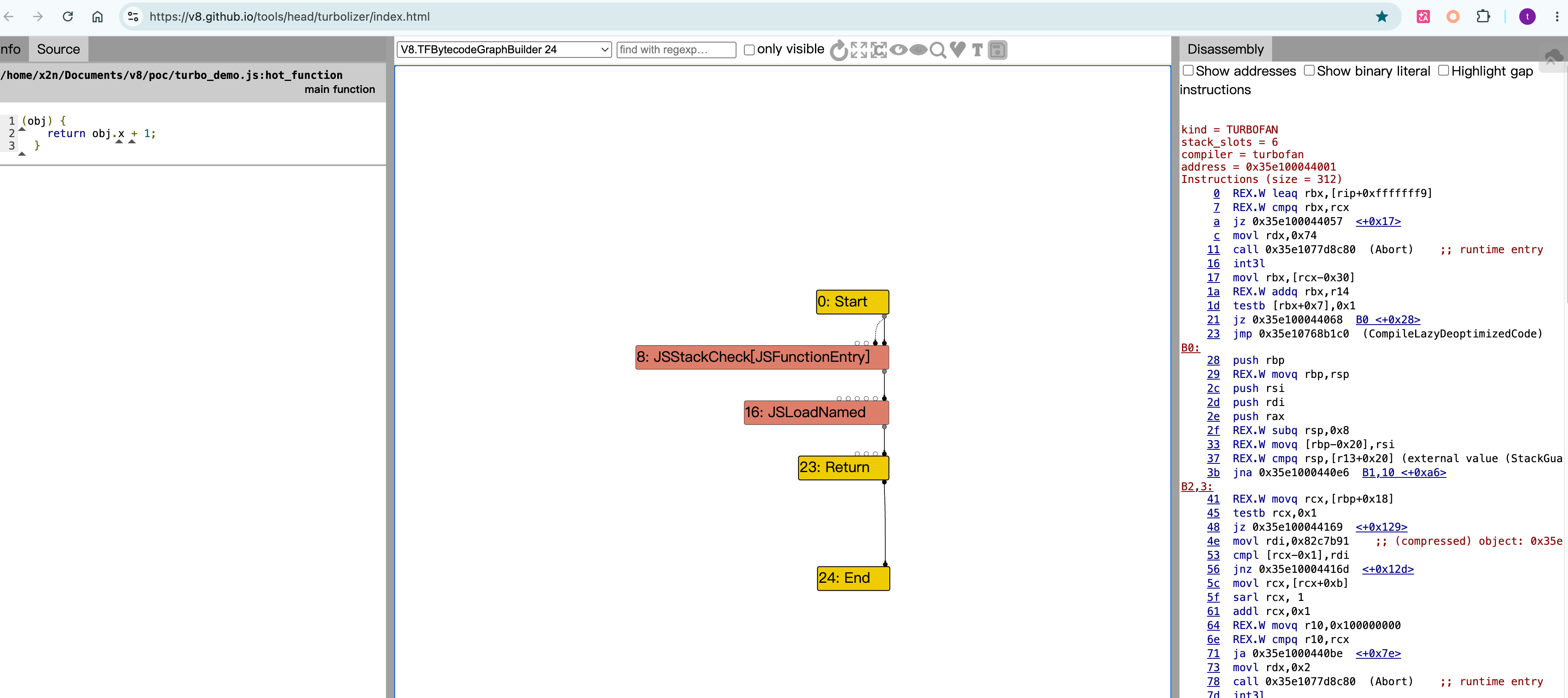

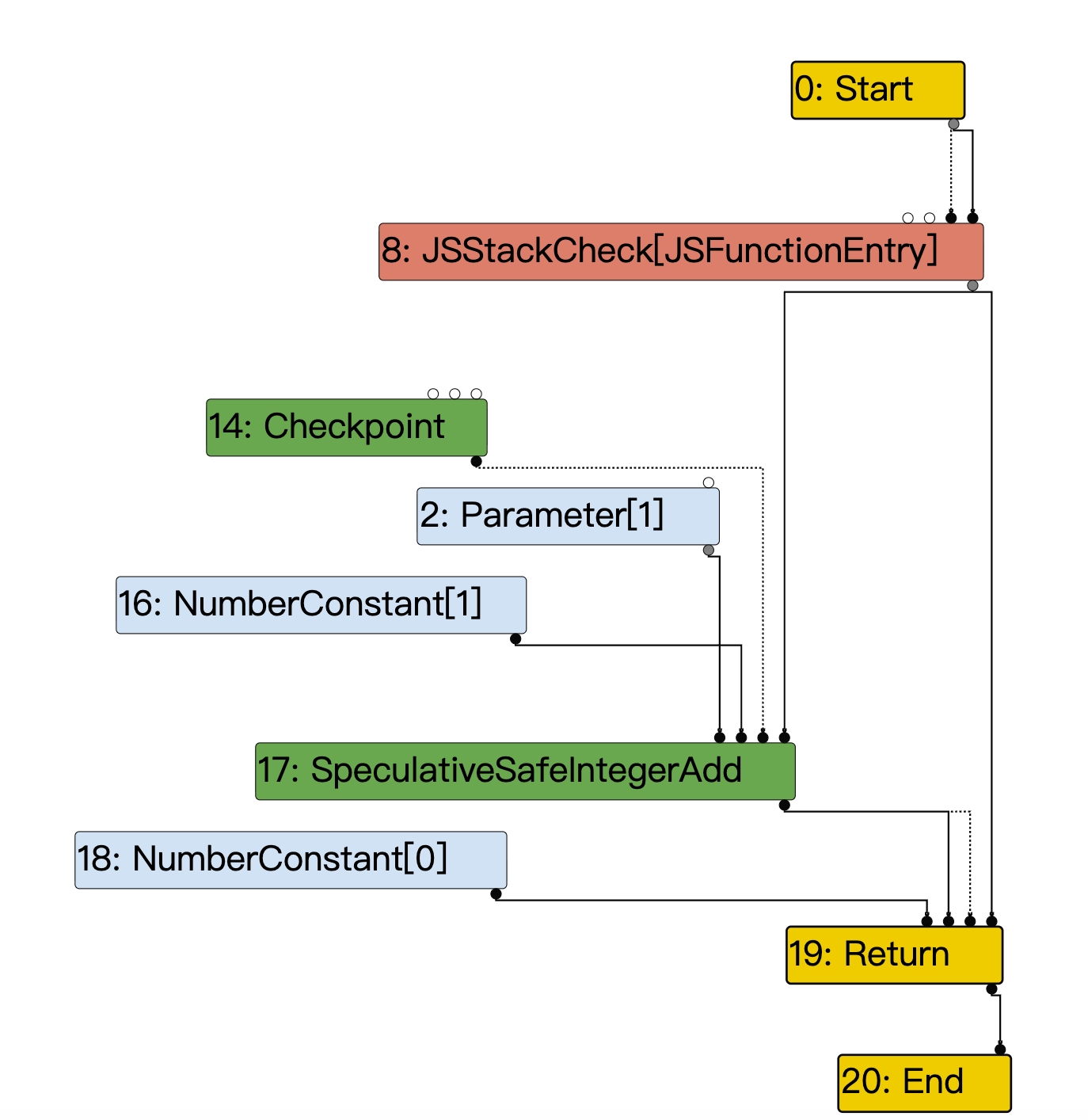

发现生成了一个turbo-hot_function-0.json，将其放到 Turbolizer中，如下：

TurboFan 里最常见的几类优化

理解 JIT bug，不需要把每个 pass 全背下来，但下面这几类最好亲手跑一遍。每个例子都可以单独跑 --trace-turbo-filter=<函数名>，然后在 Turbolizer 里截对应阶段的图。不同 V8 版本里节点名称、编号、phase 名称乃至对象字段偏移都可能变化，因此实验时至少要记录 d8 --version、V8 的 Git commit、目标架构以及关键构建参数。观察重点则保持不变：看类型、范围、合并点、检查节点和重复节点是怎么变化的。

Typer

Typer 负责给图上的节点推导类型。

它回答的是：

在当前图、控制流和既有推测节点的约束下，这个值可能落在哪个类型集合或数值范围内？

这里不是凭概率随意猜类型。运行时反馈已经体现在 Speculative* 节点及其检查/deopt 语义中，Typer 要做的是对当前图进行抽象解释并传播类型信息。

示例typer_demo.js：

function typerDemo(x) {
  return x + 1;
}

%PrepareFunctionForOptimization(typerDemo);
for (let i = 0; i < 10000; i++) {
  typerDemo(i);
}
%OptimizeFunctionOnNextCall(typerDemo);
typerDemo(1);

对应的运行命令可以写成：

mkdir -p /tmp/turbo

./d8 \
  --allow-natives-syntax \
  --trace-turbo \
  --trace-turbo-filter=typerDemo \
  --trace-turbo-path=/tmp/turbo \
  /home/x2n/Documents/v8/poc/typer_demo.js

然后把生成的 turbo-typerDemo-0.json 导入 Turbolizer，就能看到下面的结果：

点击19: Return，点击键盘的↑键，可以看到其中忽略的一些节点。

看图时切到 V8.TFTyper，重点找 SpeculativeSafeIntegerAdd / SpeculativeNumberAdd 这类节点，点开后看它的 type/range 是否被收窄。具体节点名随 V8 版本变化，应以当前构建导出的图为准。

以我实际跑这个例子时，在 V8.TFTyper 里看到的图为例，可以把它读成下面这样：

• 2: Parameter[1]：函数参数 x
• 16: NumberConstant[1]：常量 1
• 17: SpeculativeSafeIntegerAdd：把 x 和 1 做一次“带推测前提的安全整数加法”
• 19: Return：返回这次加法的结果
• 14: Checkpoint：如果后面的推测失效，V8 需要能从这里恢复状态并 deopt 回未优化代码

这里最关键的是 SpeculativeSafeIntegerAdd 这个节点。它说明这张图中的 x + 1 已经不再是完全通用的 JavaScript +，而是带反馈假设的专门化运算：

• x 大概率是 number
• 更具体地说，这里可以走安全整数路径
• 因而这次加法可以按更快的整数语义来优化

这里要避免把“节点出现在 V8.TFTyper 阶段”误写成“节点由 Typer 创建”。典型流程是：BytecodeGraphBuilder 配合 JSTypeHintLowering 消费 FeedbackVector 中的类型提示，把通用字节码操作构造成 Speculative* 节点；Typer / OperationTyper 再沿图传播并收窄这些节点的类型与数值范围；后续 SimplifiedLowering 才根据这些信息选择机器表示、插入必要检查并继续降级。Turbolizer 的 phase 名称表示该阶段结束时的图快照，不等于图中所有节点都由该阶段创建。

如果这个前提后来被打破，比如你突然传进来字符串、对象，或者别的不符合预期的值，那么这条推测路径就可能触发 deopt，回到较低 tier 的执行路径。

所以对学习来说，这张图最值得记住的不是节点编号，而是这条链路：

Parameter(x)
  + NumberConstant(1)
  -> SpeculativeSafeIntegerAdd
  -> Return

这张图体现的是“反馈驱动的专门化节点 + Typer 的类型/范围传播”共同作用的结果：后续优化器有理由把这里当成带守卫或 deopt 语义的整数加法路径，而不是字符串拼接或完全通用的慢路径。

如果类型推导错了，后续一连串优化都可能建立在错误前提上。

Range Analysis

这里的“范围分析”是一个概念名称，不一定对应当前 V8 中一个独立、固定叫 RangeAnalysis 的 phase。数值范围通常作为类型信息的一部分，由 Typer / OperationTyper、循环相关分析和后续 lowering 共同传播、细化和消费。它在类型之外继续问：

这个值最小是多少？最大是多少？

示例range_demo.js：

function rangeDemo(flag) {
  const values = [10, 20, 30, 40];
  let a = 1;
  if (flag) {
    a = 2;
  }
  return values[a];
}

%PrepareFunctionForOptimization(rangeDemo);
for (let i = 0; i < 10000; i++) {
  rangeDemo((i & 1) === 0);
}
%OptimizeFunctionOnNextCall(rangeDemo);
rangeDemo(true);

对应的运行命令可以写成：

mkdir -p /tmp/turbo

./d8 \
  --allow-natives-syntax \
  --trace-turbo \
  --trace-turbo-filter=rangeDemo \
  --trace-turbo-path=/tmp/turbo \
  /home/x2n/Documents/v8/poc/range_demo.js

然后把生成的 turbo-rangeDemo-0.json 导入 Turbolizer，就能看到下面的结果：

然后点击30: Return，点击键盘的↑键，可以看到其中忽略的一些节点。

这张图里，20: Merge 下面那几步，正好把“范围分析如何继续流向真正的数组访问”展示出来了。

先说一个很容易混淆的点：

Merge 合并的是控制流，Phi 合并的才是值。

也就是说：

• 19: IfFalse 和 21: IfTrue 表示 if (flag) 的两条分支。
• 20: Merge 只负责把这两条控制流重新汇合。
• 真正表示 “a 在这里可能是 1 或 2” 的，不是 Merge，而是下面的 23: Phi[kRepTagged]。

可以按下面的顺序读这张图：

• 23: Phi[kRepTagged]
  这是这张图最关键的节点。它把两条分支里的 a = 1 和 a = 2 合并成一个 SSA 值。也就是说，从这里往后，编译器知道：a 不再是“任意整数”，而是“来自两条路径之一的值”，也就是这里可以把它理解成只可能落在 {1, 2} 这个很窄的范围里。kRepTagged 则表示这个值此时仍然是 V8 的 tagged JavaScript value 表示。

• 24: Checkpoint
  这是一个恢复点。意思是：如果后面基于当前假设走的优化路径失败了，V8 需要能从这里恢复状态并 deopt 回未优化代码。

• 36: CheckMaps
  在真正按优化路径访问数组之前，V8 会先检查 values 的 Map 是否还是自己预期的那个。只有 Map 没变，后面关于数组布局、元素存储方式等假设才成立。

• 37: LoadField[+8]
  在常见的 64 位、开启指针压缩的布局里，JSArray 的 +8 通常是 elements 字段，也就是 backing store 指针；它会供后面的 LoadElement 使用。

• 39: CheckBounds
  这里就是边界检查。它会拿 Phi 合并出来的索引值去和数组的合法范围比较，确认 values[a] 不越界。也正因为前面 Phi 已经把索引收窄到了一个很小的范围，所以 CheckBounds 在这里就有了更强的分析基础。

• 38: LoadField[+12]
  在同一布局下，+12 通常是 length 字段，会作为 CheckBounds 的上界输入。

• 40: LoadElement
  这才是真正的 values[a]。也就是说，前面的 Phi -> CheckMaps -> CheckBounds -> LoadField 都是在为这一步铺路：先确认索引来源可控、对象布局没变、索引没有越界，然后再真正把元素取出来。

这里的偏移不是跨版本、架构和构建参数都不变的常量。判断字段含义时应同时查看 LoadField 的字段描述、它连向 CheckBounds 还是 LoadElement，并对照当前版本的 JSObject / JSArray 布局，不能只凭 +8、+12 猜字段。

• 29: NumberConstant[0]、30: Return、31: End
  这些更多是返回路径上的收尾节点。对 Range Analysis 这一节来说，真正重要的还是前面那条链：索引值如何被合并、如何被检查、最后如何被拿去做数组访问。

如果把这一小段压缩成一句话，就是：

20: Merge 表示控制流重新汇合，23: Phi[kRepTagged] 表示索引值 a 被收窄成一个来自 {1, 2} 的合并值，而后面的 CheckMaps、CheckBounds 和 LoadElement 则说明这个受限索引会继续被拿去做真正的优化后数组访问。

Bounds Checking Elimination（BCE）

边界检查消除，BCE。

BCE 的目标很直接：

如果编译器已经证明数组索引一定合法，那就没必要每次都再做边界检查。

示例：

function bceDemo(values) {
  let sum = 0;
  for (let i = 0; i < values.length; i++) {
    sum += values[i];
  }
  return sum;
}

const arr = [1, 2, 3, 4];
%PrepareFunctionForOptimization(bceDemo);
for (let i = 0; i < 10000; i++) {
  bceDemo(arr);
}
%OptimizeFunctionOnNextCall(bceDemo);
bceDemo(arr);

对应的运行命令可以写成：

mkdir -p /tmp/turbo

./d8 \
  --allow-natives-syntax \
  --trace-turbo \
  --trace-turbo-filter=bceDemo \
  --trace-turbo-path=/tmp/turbo \
  /home/x2n/Documents/v8/poc/bce_demo.js

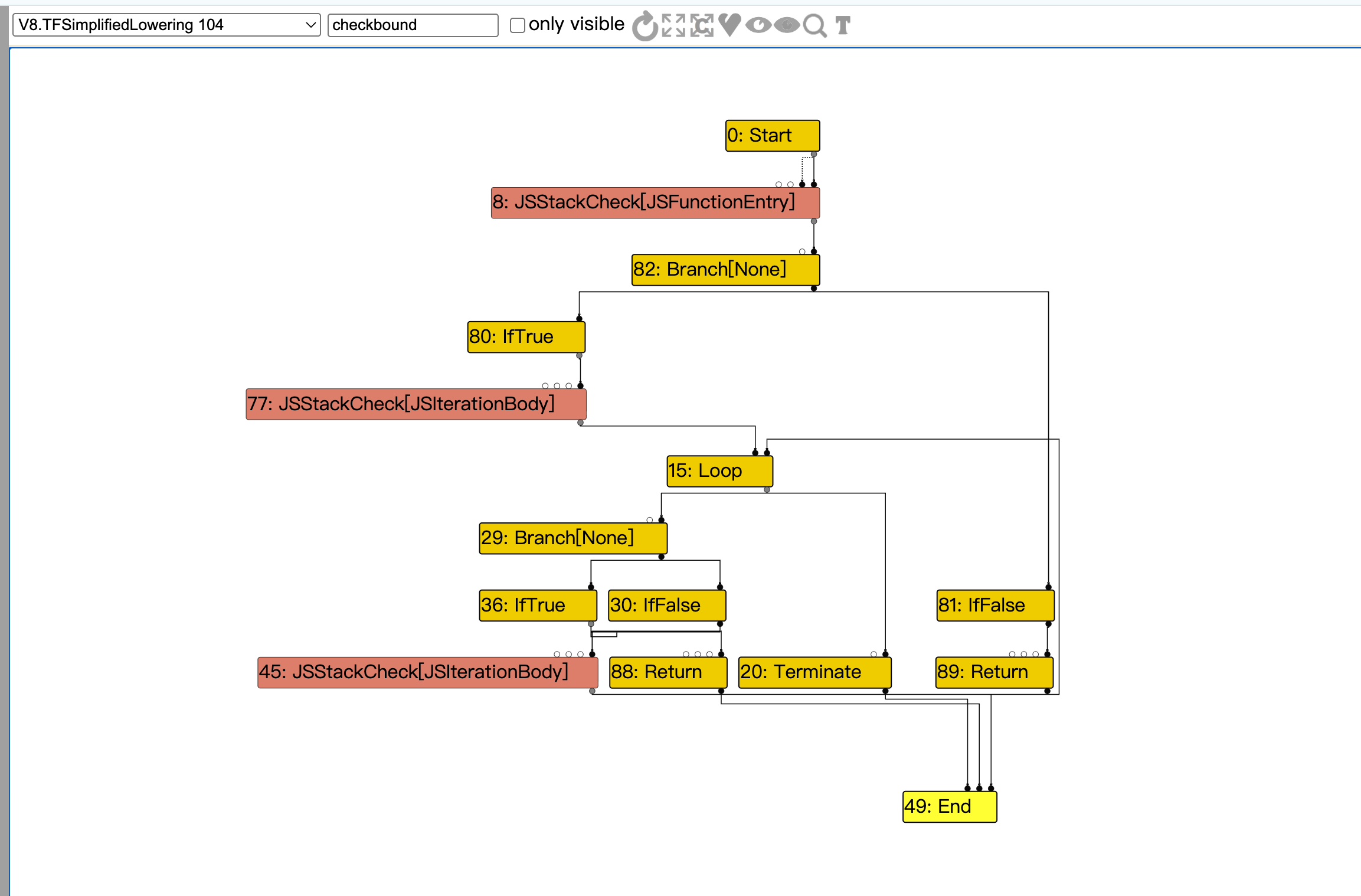

然后把生成的 turbo-bceDemo-0.json 导入 Turbolizer。这里和前面的 Typer、Range Analysis 不太一样：BCE 最关键的不是盯住某一个单独节点，而是观察 同一个数组访问相关节点，在不同 phase 里怎么变化。

点击48: Return，点击键盘的↑键。

34: LoopExitValue[kRepTagged] 就是在表示“循环结束后带出来的那个值”，点击这个节点，点击键盘的↑键，继续跟。

可以从 V8.TFSimplifiedLowering、V8.TFLoadElimination 等阶段开始对比，但不能把其中任意两个 phase 当成 BCE 的固定判据：

• SimplifiedLowering 可能把 CheckBounds 改写为 CheckedUint32Bounds、CheckedUint64Bounds 或其他更低层节点。
• 在启用边界检查加固的构建中，即使编译器已经证明范围合法，也可能保留一个遇到越界就中止的检查。
• LoadElimination 主要处理加载与 effect chain；某个检查在它之后不见了，并不自动证明是 BCE 删除了它。

可以按下面的顺序看图：

1. 先找循环里的数组访问节点，也就是 values[i] 对应的那条路径。
2. 再找和它相连的 CheckBounds。
3. 对比不同 phase，沿节点 origin、value/effect/control 边追踪它是被证明冗余、被替换，还是仅仅改名或降级。
4. 配合 --trace-turbo-reduction 查看 reducer 的替换记录；需要下确定结论时，再检查最终 machine graph 或反汇编里是否仍有等价的上界检查或越界退出路径。

这一步真正想看的，不是“有没有一个叫 BCE 的节点”，而是下面这件事有没有发生：

编译器已经根据循环条件 i < values.length 证明了索引 i 在某个范围内，因此后面对 values[i] 的边界检查可以被缩减、前移，甚至在某些情况下直接删除。

下面这些变化只能作为“可能发生了边界检查优化”的线索：

• 原本每次元素访问前都要经过 CheckBounds
• 后来 CheckBounds 数量减少了
• 或者它被挪到了循环入口附近，不再和每一次 LoadElement 紧贴在一起
• 或者某些访问路径已经不再单独保留边界检查

只有确认原 CheckBounds 及其等价的低层检查都已消失，或者明确看到 reducer 用范围证明替换了它，才能说这一次检查确实被消除。仅凭节点名称消失、位置移动或数量减少，证据还不够。

如果写成更贴近这段代码的中文，就是：

在 for (let i = 0; i < values.length; i++) 这个循环里，i < values.length 本身已经提供了很强的范围信息。TurboFan 会尝试利用这个事实，证明 values[i] 不会越界，从而减少重复的边界检查开销。

所以 BCE 这一节真正该记住的，不是某个固定节点编号，而是这一条图上的变化链：

循环条件提供范围信息
  -> 编译器相信 i 不会越界
  -> CheckBounds 被证明冗余、合并、前移或降级
  -> LoadElement 走更短的快路径

和前面的 Range Analysis 连起来看，会更清楚：

• Range Analysis 负责回答“索引大概落在什么范围里”
• BCE 则继续消费这个结论，尝试把原本必须保留的边界检查压缩掉

也正因为如此，BCE 一直是浏览器利用文章里最值得警惕的一类优化。

这类优化的危险点也很明确：

一旦“证明过程”错了，删掉的就不是无关紧要的代码，而是安全边界本身。

Redundancy Elimination

冗余消除的意思是：

两个检查如果等价，或者前一个已经足以保证后一个成立，那后一个就可以去掉。

示例：

function redundancyDemo(arr) {
  const x = arr[0];
  const y = arr[0];
  return x + y;
}

const arr = [1, 2, 3, 4];
%PrepareFunctionForOptimization(redundancyDemo);
for (let i = 0; i < 10000; i++) {
  redundancyDemo(arr);
}
%OptimizeFunctionOnNextCall(redundancyDemo);
redundancyDemo(arr);

在 Turbolizer 里，这类例子最适合看 V8.TFLoadElimination 或 V8.TFEarlyOptimization：你会发现第二个 arr[0] 很可能不再单独保留，而是直接复用第一次读取的结果。

如果 effect chain 建模错了，或者某个 reducer 把一个本不该等价的节点当成等价节点，就可能把本该保留的检查一起删掉。

其他常见优化

下面这些也很常见，适合当作“补充观察题”：

Control Flow Optimization

它会尽量简化分支和汇合。

function cfoDemo(flag) {
  if (flag) {
    return 1;
  }
  return 2;
}

在图里主要看 Branch / IfTrue / IfFalse / Merge 是否被简化，或者某些分支是否被折叠。

Global Value Numbering（GVN）

它会识别等价计算，避免重复做同样的事。

function gvnDemo(x) {
  const a = x + 1;
  const b = x + 1;
  return a + b;
}

在图里重点看重复的 x + 1 是否被合并成同一个值。

Dead Code Elimination（DCE）

它会删除结果根本不会被用到的代码。

function dceDemo(x) {
  const unused = 1 + 2;
  return x;
}

这里的 1 + 2 没有可观察副作用，结果又未被使用，因此可以被常量折叠并删除。原先若写成 x + 1，则不能笼统地说它一定会消失：通用 JavaScript + 可能触发对象的 Symbol.toPrimitive / valueOf，也可能因 Symbol、BigInt 混用等情况抛异常。只有在优化器已经建立数值类型假设，并通过检查或 deopt 保留这些可观察语义后，未使用的纯算术结果才可能被删除；必要的检查未必会一起消失。

Alias Analysis

它分析两个内存访问会不会互相影响。

function aliasDemo(obj) {
  obj.a = 1;
  obj.b = 2;
  return obj.a + obj.b;
}

如果编译器能确认两个字段不会互相污染，就能更大胆地重排或消除某些访问；如果分析错了，还是会出安全问题。

这些优化本身都很正常，但一旦前提判断错了，依然会把“该保留的检查”或者“该存在的副作用顺序”一起删掉。

为什么 JIT 优化会演变成漏洞

到这里，其实就能回答最关键的问题了：

为什么性能优化会变成安全漏洞？

因为 JIT 优化的本质，就是在“尽量保持语义不变”的前提下，把动态语言执行得更像静态语言。

而这个过程非常依赖假设。

一旦假设错了，常见的漏洞模式就会出现：

1. 错误的类型假设
   编译器以为这里始终是某种 shape/某种表示，结果实际传进来了别的对象。

2. 错误的副作用建模
   编译器以为某个操作不会改对象状态，结果它会。

3. 错误的范围推导
   编译器以为索引绝不会越界，结果某条路径上可以越界。

4. 错误的检查消除
   编译器以为某个 CheckMap/CheckBounds 是冗余的，结果它恰恰是最后一道防线。

5. 错误的 deopt 元数据
   编译器在回退时没法正确恢复解释器状态，也可能造成状态错乱。

6. 传统 C++ 内存安全问题
   别忘了，V8 编译器和运行时本身也是 C++ 实现的，照样可能有 UAF、OOB、整数溢出等经典 bug。

浏览器利用文章里最常见的一类说法就是 type confusion。它本质上是：

编译器把一个值当成 A 类型来用，但运行时它其实是 B 类型。

一旦这个错位发生在对象布局、元素种类、数组长度、指针解释等关键位置，可能先形成 V8 sandbox 内的越界读写、地址泄漏或伪造对象等原语。但在启用 V8 Sandbox、指针表、CFI 和 renderer sandbox 的现代 Chrome 中，从这些原语继续发展到进程级任意读写、RCE 或沙箱逃逸，通常还需要绕过额外边界，不能画成一条必然成立的直线。

读 JIT Bug 时我会重点看什么

如果后面继续读 V8/Chrome 漏洞分析文章，我觉得可以按下面的顺序看：

1. 先看原始 JavaScript 语义，确认作者到底利用了哪个动态特性。
2. 再看字节码，确认 Ignition 眼里的真实执行步骤。
3. 看反馈是否稳定，是单态还是多态。
4. 看优化后 graph 里哪些检查被插入了，哪些检查被删掉了。
5. 看 deopt 点和 side-effect 建模，确认“编译器为什么相信这里安全”。
6. 最后再看漏洞触发点，判断它属于类型推导错、范围分析错、检查消除错，还是副作用建模错。

只要把这条阅读路径建立起来，后面看任何 JIT bug，都会顺很多。

用 d8 调试后续 Chrome / V8 漏洞时最常用的命令

如果后面要继续看 Chrome / V8 漏洞分析文章，我更建议把这一节当成“调试手册”来用，而不是把它当成一组入门演示。

核心思路其实很简单：

1. 先看 JavaScript 在 Ignition 眼里到底变成了什么字节码。
2. 再看函数有没有被送进优化 tier。
3. 再看 TurboFan 图里插了哪些检查、删了哪些检查。
4. 最后看当假设失效时，V8 会在哪个点 deopt。

下面这些命令，是我觉得后面读 JIT 漏洞时最常用的一组。

1. 看字节码：确认解释器眼里的真实执行步骤

./d8 --print-bytecode ./poc.js

这一步最适合回答两个问题：

• 这个 PoC 里的属性访问、加法、数组访问，在字节码层面到底对应哪些指令？
• 哪个 bytecode offset 会和后面的 deopt 日志、节点编号对应起来？

如果你在后面的日志里看到 bytecode offset 5、LdaNamedProperty、Add、StaNamedProperty 这些名字，就知道它们不是抽象名词，而是可以和真实执行步骤一一对上的。

2. 看对象和反馈：确认反馈向量、Map、元素种类是否稳定

./d8 --allow-natives-syntax ./poc.js

进入 d8 后，经常会配合这些内部函数：

%DebugPrint(obj);
%DebugPrint(fn);
%DebugPrintPtr(ptr);

这一步最适合观察：

• 某个对象当前的 Map 是什么
• 数组的 elements kind 有没有发生变化
• 函数对象上是否已经挂上了 FeedbackVector

如果一个漏洞分析反复提到“先把数组打成 PACKED_DOUBLE_ELEMENTS”或者“先把反馈喂成单态”，本质上就是在为这一步服务。

3. 看什么时候进入优化：确认是 OSR，还是函数本身被单独优化

./d8 --trace-opt ./poc.js

这一步最适合回答：

• 到底有没有发生 TurboFan 优化
• 被优化的是外层热循环，还是某个命名函数本身
• 是普通优化，还是 OSR（on-stack replacement，栈上替换）

如果你想稳定观察某个具体函数被优化，通常会配合：

./d8 --allow-natives-syntax --trace-opt --no-concurrent-recompilation ./poc.js

再用：

%PrepareFunctionForOptimization(fn);
%OptimizeFunctionOnNextCall(fn);

这样做的意义不是“作弊”，而是把“这个函数是否真的进了 TurboFan”这件事确定下来，避免被外层热循环的 OSR 日志干扰。

4. 看什么时候 deopt：确认哪条假设失效了

./d8 --allow-natives-syntax --trace-opt --trace-deopt --no-concurrent-recompilation ./poc.js

这一步最适合回答：

• 这段优化代码是不是又回退了
• 回退原因是什么，比如 not a Smi、wrong map、out of bounds
• 回退发生在第几个优化版本、哪个 bytecode offset、哪个节点附近

例如我实际跑过的一个最小例子里，最后出现的是：

[bailout (kind: deopt-eager, reason: not a Smi): begin. deoptimizing ... bytecode offset 5 ...]

这类日志的价值很高，因为它通常直接告诉你：

• 编译器原来假设这里是小整数
• 这个假设已经失效
• 当前执行流正在退回未优化代码

5. 导出 TurboFan 图：确认图里有哪些节点被插入、替换或删掉了

mkdir -p /tmp/turbo

./d8 \
  --allow-natives-syntax \
  --trace-opt \
  --trace-turbo \
  --trace-turbo-filter=target_function \
  --trace-turbo-path=/tmp/turbo \
  ./poc.js

这一步最适合回答：

• CheckMap、CheckBounds、Phi、LoadElement 这些节点在不在
• 它们在哪个 phase 之后发生了变化
• 某个看起来“应该保留”的节点，是在哪一轮 pass 里消失的

如果你后面要对着漏洞文章复现图，通常会重点切这几个 phase：

• V8.TFTyper
• V8.TFSimplifiedLowering
• V8.TFLoadElimination
• V8.TFEarlyOptimization

6. 看 reducer 到底替换了什么：定位“是哪一步把节点改坏了”

./d8 --trace-turbo-reduction ./poc.js

这一步在简单入门时不一定常用，但在读复杂 JIT bug 时很关键。

它最适合回答：

• 是哪个 reducer 把某个节点替换掉了
• 某个检查是被谁删掉的
• 图上的“变化”到底发生在哪一步，而不是只看最终结果

如果你已经在 Turbolizer 里看到“一个节点不见了”，但还不知道它是怎么不见的，这个命令就很有用。

7. 一套我自己会优先走的最小排查顺序

如果给我一个新的 Chrome / V8 JIT PoC，我通常会按这个顺序看：

1. --print-bytecode：先确认解释器语义。
2. %DebugPrint：确认对象布局、Map、elements kind、反馈状态。
3. --trace-opt：确认有没有真的进入 TurboFan。
4. --trace-deopt：确认假设会不会崩，崩在哪里。
5. --trace-turbo：看图里有哪些 CheckMap / CheckBounds / Phi。
6. --trace-turbo-reduction：追具体是哪一步把图改成了现在这个样子。

如果把这条顺序建立起来，后面再读漏洞文章里那些“先喂反馈、再触发优化、最后打破假设”的套路，就不会觉得全是黑魔法了。

d8 调试速查

下面这些命令在学习 V8 JIT 时非常常用。需要注意两点：

• d8 的具体 flag 和输出格式会随 V8 版本变化。
• 如果你分析的是某个特定 Chrome 漏洞，最好尽量使用与目标版本接近的 d8/V8 构建环境。

目的	命令
打印字节码	d8 --print-bytecode
允许使用 %DebugPrint 等内部语法	d8 --allow-natives-syntax
看函数当前入口/反汇编	%DisassembleFunction(fn)
打印函数对象、FeedbackVector 等	%DebugPrint(fn)
观察何时进入优化	d8 --trace-opt
观察何时 deopt	d8 --trace-deopt
导出 TurboFan 图	d8 --trace-turbo your.js
观察 graph reducer 做了哪些替换	d8 --trace-turbo-reduction your.js

总结

把这一篇压缩成一句话就是：

在这篇采用的经典模型中，BytecodeGenerator 生成字节码，Ignition 执行字节码并在运行期间更新反馈，Sparkplug 以极低成本把字节码编译成基线机器码，TurboFan 则基于反馈做推测优化，并通过守卫和 deopt 维护 JavaScript 的可观察语义；现代 V8 的完整分层还应加入 Maglev，并注意 Turboshaft 在优化后端中的作用。

而浏览器 JIT 漏洞，往往就出在这条链路最微妙的地方：反馈被错误理解、守卫被错误消除、范围被错误推导、副作用被错误建模，或者回退状态被错误恢复。

理解了这条主线，后面再去看具体漏洞，比如 CheckMap、CheckBounds、LoadElimination、RedundancyElimination、deopt 这些词，就不会再是一团雾了。

参考

• Chrome Browser Exploitation, Part 2: Introduction to Ignition, Sparkplug and JIT Compilation via TurboFan
• Chrome Browser Exploitation, Part 1: Introduction to V8 and JavaScript Internals
• Chromium Multi-process Architecture
• Chromium Sandbox Design
• V8 Sandbox
• V8 Security Guidance
• Design of V8 Bindings
• Getting Started with Embedding V8
• Using d8
• Built-in functions
• Ignition
• Firing up the Ignition interpreter
• Sparkplug — a non-optimizing JavaScript compiler
• TurboFan
• V8 Tiering
• Maglev - V8’s Fastest Optimizing JIT
• Land ahoy: leaving the Sea of Nodes
• JSTypeHintLowering
• OperationTyper
• SimplifiedLowering
• JSObject layout
• JSArray layout
• ECMAScript + semantics
• Turbolizer
• JavaScript Engine Fundamentals: Shapes and Inline Caches
• What’s up with Monomorphism?
